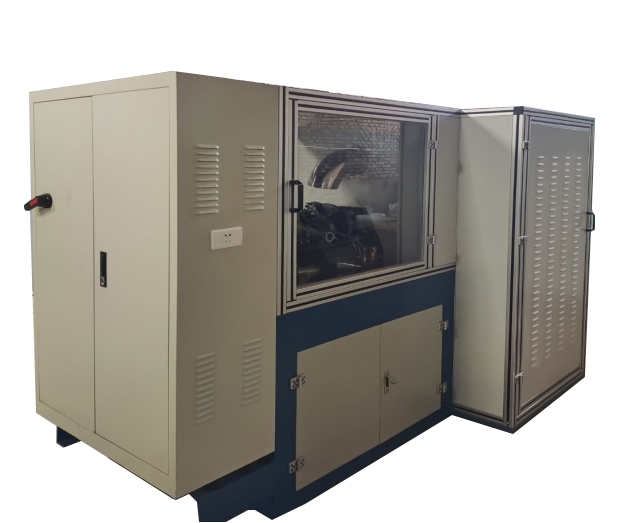

1.FYT-75型 制動襯片摩擦性能拖曳試驗機適用于測試盤式制動器襯片以及M3、N2、N3、O3、O4類車輛使用的制動襯片摩擦性能。設備設計成試驗臺主體與電控系統、風冷系統、排風除塵系統一體式結構，而獨立的分離式抗干擾計算機測控?cái)?shù)據采集系統，有效防止電磁干擾，振動破壞，粉塵污染，噪音干擾，符合實驗室試驗規范。
2.拖曳試驗機具有以下基本功能：
恒力矩試驗功能；
恒壓力試驗功能；
全面的計算機控制、檢測、打印曲線及報告；
3.可執行下列代表性試驗標準:
GB/T34007-2017 道路車輛 制動襯片 摩擦材料 摩擦性能拖曳試驗方法
P-VW3211，P-VW3212，ECE-R90恒力矩試驗、ECE-R90恒壓力試驗；
試驗標準通過Excel設定，軟件自動讀取到試驗程序中，能按照各種復雜標準進行試驗；
二、主要技術參數：
1. 拖動系統：采用大功率臥式三相異步電機，配合一定變速比的一對同步輪帶，可靠傳遞扭矩，并保證試驗標準所要求的轉速。
主電機：西門子臥式交流異步電機 380V/50HZ 4極 75KW
主軸轉速：空載：660±10 轉/分； 滿載：不低于600 轉/分
滑臺部分：制動盤/鼓直徑 400 mm；制動盤的軸向跳動≤0.05mm
2. 伺服加載系統：通過伺服驅動的電機，轉換為對汽車制動泵的推力，模擬汽車制動系統，對剎車片施加制動力矩并進行控制，完成試驗規范的所有要求。
伺服電機及驅動器：日本三菱品牌
許用力矩：連續拖磨1085 N.m @ 660 r/min 最大軸向加載力矩：1085N.m
制動管路壓力： 油液伺服0~20MPa可控；
上升速率100KPa/s ~ 8MPa/s(不包括制動器特性)
3. 電控測量系統：
扭矩：國產品牌拉壓力傳感器，量程10KN，精度等級0.5級，測量誤差：±2％；
溫度：兩路溫度檢測通道可選，K型熱電偶，測量范圍0~900℃，測量誤差：±2％；
4. 冷風系統：在試驗過程中，工業冷氣機產生的低于25度冷氣，通過管路以(600±60)m3/h的氣流速度吹向制動器，滿足試驗降溫要求。
工業冷氣機：制冷量4500W，冷風量850 m3/h，消耗功率2.1KW
5. 除塵排風系統：裝備有脈沖除塵器的除塵排風系統，產生的負壓，能及時抽走試驗倉內的粉塵熱量，環保節能，滿足試驗要求。
脈沖除塵器：電機功率380V/1.5KW,處理風量1000m3/h，過濾效率99.5%，
過濾精度0.3μm，風機全壓1210Pa
6. 計算機系統：DELL品牌計算機，主流配置，品牌打印機。
7. 外形尺寸及重量：
主機：2200×1200×1830 mm (L/W/H)
毛量：3800 kg; 凈重：3550kg
